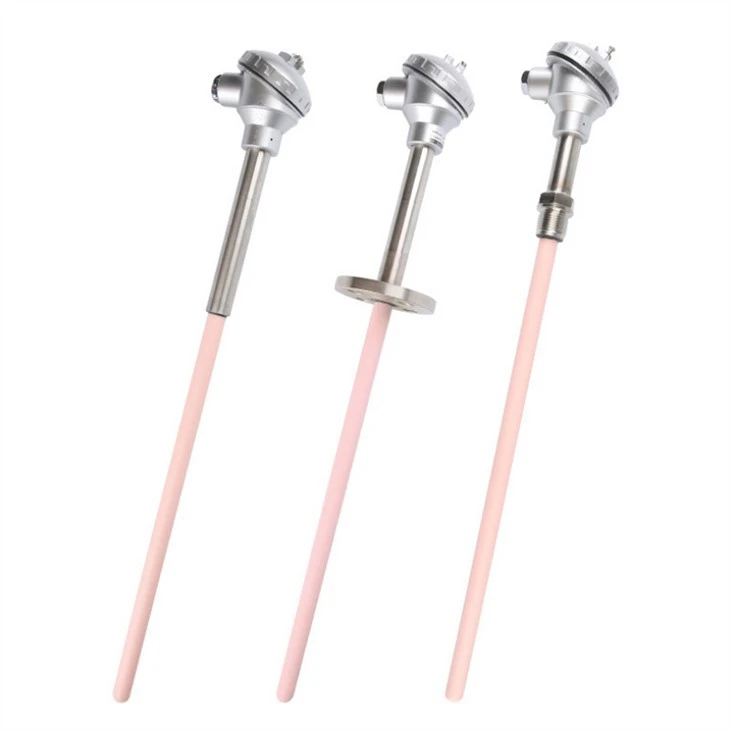

Pt100 Typ Hochtemperatur Platinum Rhodium Thermoelement mit Korundrohr

fay@pride-cnc.com
Block D, Dianlian Science Park, Matian St., Guangming District, Shenzhen 518106, China

+8613477665385

13477665385

Der Temperatursensor ist selbsterwärmend

Da der Thermistor ein Widerstand ist und eine bestimmte Menge an Wärme erzeugt wird, wenn Strom durch ihn fließt, sollten Schaltungsdesigner sicherstellen, dass der Pull-up-Widerstand groß genug ist, um eine Überhitzung des Thermistors zu verhindern, da andernfalls das System die vom Thermistor abgegebene Wärme und nicht die Temperatur der Umgebung misst.

Die Wirkung der vom Thermistor verbrauchten Energie auf die Temperatur wird in der Ableitungskonstante ausgedrückt, die sich auf das Milliwatt bezieht, das erforderlich ist, um die Thermistortemperatur um 1 Grad Celsius über der Umgebungstemperatur zu erhöhen. Die Verlustkonstanten variieren je nach Paket des Thermistors, Pinspezifikationen, Verkapselungsmaterial und anderen Faktoren.

Die Größe des vom System zugelassenen Selbstwärme- und Strombegrenzungswiderstands wird durch die Messgenauigkeit bestimmt, die größer ist als die Thermistor-Selbstheizung, der das Messsystem mit einer Messgenauigkeit von 0,5 Grad C standhalten kann.

Es ist zu beachten, dass der Widerstand des Pull-up-Widerstands berechnet werden muss, um den eigenthermischen Stromverbrauch über den gesamten Messtemperaturbereich zu begrenzen. Angesichts des Widerstandswertes variiert die Ableitungsleistung bei unterschiedlichen Temperaturen aufgrund von Änderungen der Thermistorwiderstandswerte.

Manchmal müssen die Thermistor-Eingänge skaliert werden, um eine geeignete Temperaturauflösung zu erhalten, und Abbildung 3 ist ein Schaltkreis, der den Temperaturbereich von 10 bis 40 Grad C auf das gesamte 0 bis 5V Eingangsintervall des ADC erweitert.

Die Op-Amp-Ausgangsformel lautet wie folgt:

Sobald die Eingangskalibrierung des Thermistors abgeschlossen ist, können der tatsächliche Widerstand und die Temperatur kartiert werden. Da die Thermistoren nichtlinear sind, ist es notwendig, ein Diagramm zu verwenden, um anzugeben, dass das System wissen muss, was der Wert jedes Temperatur-ADC ist, und ob die Genauigkeit der Tabelle in Schritten von 1 Grad C oder 5 Grad C entsprechend der spezifischen Anwendung bestimmt wird.

Beliebte label: pt100 Typ Hochtemperatur Platin Rhodium Thermoelement mit Korundrohr, China, Hersteller, Lieferanten, Fabrik, Großhandel, kundenspezifisch, hergestellt in China
